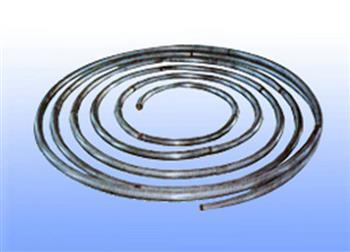

不锈钢无缝盘管作为化工、食品等行业流体输送的核心部件，其内部质量直接关系整条管线的纯净。然而，与外部可见的划痕或变形不同，盘管内部的裂纹、腐蚀、堵塞等问题隐蔽于管壁之内，常规肉眼检查无法触及，如同在暗处潜伏的定时炸弹。
在石化临氢环境中，氢原子渗透钢基体后聚集在晶界或非金属夹杂物处，形成细如发丝的氢致裂纹。这类裂纹沿晶界扩展，表面有轻微变色甚至毫无痕迹，但已使材料韧性大幅劣化。晶间腐蚀同样隐蔽——腐蚀沿晶界发展而保持表面金属光泽，弯曲时即开裂。某化工厂不锈钢盘管运行数月后发生泄漏，切开检查后发现管壁内部遍布裂纹，而内表面肉眼观察仅少量黑点。看不见的裂纹，才是危险的裂纹。不锈钢盘管内壁结垢常由介质中的悬浮物、盐类析出或微生物滋生引发，附着层增厚导致流体阻力增大、换热效率下降。更隐蔽的是，结垢层下方常伴有点蚀或缝隙腐蚀。某制药厂盘管出现流量不足、压降增加等问题，经内窥镜探查发现管内壁附着了厚厚的生物膜和结晶物，内表面已出现多处蚀坑。工业内窥镜可直接插入盘管内部进行实时成像检测，定位裂纹、划痕、腐蚀及堵塞位置。涡流检测和超声波探伤则能实现对管壁的层层剖析——发现埋藏于管壁内部的缺陷，如夹杂、分层、折叠等。对于输送易燃易爆或高洁净度要求的介质，这些检测手段不可少。
不锈钢无缝盘管内部的问题，肉眼无法看见，却真实存在。从制造过程的无损探伤到使用阶段的定期内窥检测，每一道关口都是将看不见的隐患转化为可控。

盘管作为工业换热与流体输送的核心部件，在反应釜、储罐、蒸发器等设备中扮演着关键角色。无锡盘管加工的产业集聚地，以工艺控制严格、质量稳定可靠著称。然而，弯曲成型、焊接连接等环节若控制不当，缺陷便频繁发生。如何避免施工缺陷，成为盘管加工质量管控的核心命题。
无锡厂家通常选用304、316L等牌号不锈钢，须核验每批次材料的化学成分与力学性能证书，并通过光谱分析确认材质达标。入厂前还应对管径、壁厚、圆度进行检测，确保同一截面壁厚差不过标，避免因材质不符导致成品在使用中出现腐蚀或断裂。源头材料若存隐患，后续加工再精密也无法补救。盘管弯曲时需控制弯曲角度与曲率半径，避免过度弯曲导致管壁变薄、开裂，或弯曲不足影响安装适配性。弯曲后的壁厚减薄率不应过原始壁厚的15%，椭圆度不宜过8%。对于铜、铝等易变形材质，弯管时须使用芯棒或填充物，防止管内褶皱或截面变形。弯曲精度若失控，安装适配性与承压能力便双双失守。焊接缺陷是盘管失效的主要诱因之一。需确保焊材与母材严格匹配，采用氩弧焊等工艺，焊前清洁坡口、焊中控制参数、焊后修磨焊缝，避免夹渣、气孔、未焊透等缺陷。对于不锈钢盘管，成型后需进行固溶处理或光亮退火，以消加工应力，提升管材韧性与耐腐蚀能力。焊缝质量若不过关，整根盘管便成了随时可能泄漏的定时炸弹。 须对盘管进行耐压与气密性测试，模拟实际运行压力环境，排查渗漏与形变隐患。焊缝区域应优先采用着色渗透检测或超声波探伤，排查表面及内部裂纹。尺寸检测需涵盖管径、壁厚、弯曲弧度、圈径间距及总长等参数，确保与设计要求契合。
无锡盘管加工的质量口碑，建立在对每一道工序的严格把控之上。从原材料入场、弯曲成型、焊接连接到成品检测，每一个环节的规范操作，都是将缺陷消灭在出厂之前。

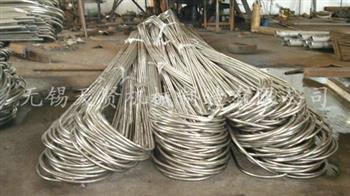

在石油化工、锅炉换热、核电能源等工业领域，不锈钢U型盘管并非一段简单的弯曲金属管——它的品质直接关系到整套设备系统的运行效率与寿命。当越来越多的采购方将认证齐全写入招标硬性条件时，一个问题随之浮现：究竟什么样的不锈钢U型盘管认证体系才值得信赖？答案就藏在可追溯性这三个字里。
真正值得信赖的不锈钢U型盘管，其认证体系是多层次、多维度的。一张证书只能证明曾经合格，而可追溯性却能保证始终可靠。值得信赖的认证体系，将可追溯性贯穿于生产全流程。从原材料进场开始，每一批原料都要经过MTC材质证书和PMI光谱分析的双重确认；生产过程中，每一道工序都使用工艺流程卡记录，确保每个环节的准确性和可追溯性；成品出厂前，还要经过涡流探伤、水压试验等多项无损检测，所有检测数据存档备查。如今，先企业更进一步——引入数字化管理系统，每一批次产品均可追溯至原材料牌号、生产班组及关键工艺参数；有的甚至推出材质书二维码查询功能，扫码即可验证产品证书信息。管件上打刻标识，实现质量可追溯和跟踪。
选择不锈钢U型盘管，别只看价格和外观。真正值得信赖的认证体系，是那些能让每一根管子从钢厂到工地、从原料到成品都有迹可循的体系。可追溯，才是品质的底牌。

在换热器、核岛冷却系统及精密化工装备中，直半圆管作为流体导向与热交换的核心构件，其质量验证从来不是一次过关就万事大吉。真正可靠的直半圆管，须经得起多批次、多工况、多时段的重复验证——只有每一次检验数据都稳定在可控区间，才能证明制造工艺真正成熟。
直半圆管的外径、壁厚、半圆对称度及直线度，是决定与管板胀接密封可靠性的关键参数。一批产品抽检合格不稀奇，难的是连续三批次之间的尺寸波动始终控制在设计公差带的50%以内。坚持每批次用三坐标测量仪进行全尺寸扫描，并计算过程能力指数Cpk，要求Cpk≥1.33方可放行。Cpk＜1.0意味着工艺不稳定——这批管子尺寸虽合格，但下一批可能就飘出公差带，这种不确定性在核电客户眼中是不可接受的。型式检验时的静压爆破试验合格，并不代表能扛住数万次压力循环。取同批次同炉号的样管，按设计压力的1.2倍进行≥10000次压力循环试验，要求样管无泄漏、无可见变形且壁厚减薄率≤3%。这一验证须每半年复现一次，任何一次循环次数未达标或中途泄漏，该批次直半圆管全部降级处理。直半圆管常用304L或316L不锈钢，每批原料进厂时已附有原厂材质证明。但重复验证要求我们对每根成品管进行光谱分析复核，须与炉号报告一致且在标准中限附近稳定。
直半圆管的质量，不在于这一次合格的幸运，而在于每一次都合格的可重复性。经不起重复验证的产品，即使检验数据再漂亮，也只是工艺不成熟下的巧合。数据稳定、批次一致、验证可复现——这才是直半圆管制造真正走向成熟的标准。反复验证合格，方可交付信赖。

在石油化工、高压锅炉及核电管路系统中，无缝圆管承担着高温高压介质的输送任务。一旦出现裂纹、蚀坑或壁厚减薄，维修质量直接决定整套管路的寿命。很多事故并非管道本身失效，而是维修流程不规范埋下的定时炸弹。
使用声波测厚仪以5mm×5mm网格标注壁厚分布图，并用磁粉或渗透探伤界定裂纹端点。未探明缺陷边界前，严禁动火——打磨范围不足会导致裂纹端残留，运行中迅速扩展。缺陷除后，坡口角度、钝边厚度及圆角半径须严格按焊接工艺规程执行。我们用坡口机加工，要求坡口面粗糙度Ra≤6.3μm，钝边保持在1-1.5mm，且内外壁错边量不过壁厚的10%。坡口面不得有油污、锈蚀或打磨过烧变色，否则重新处理。每道焊道完成后用红外测温仪确认温度区间，并用焊缝检验尺测量焊道厚度。严禁在风速＞2m/s或湿度＞60%的环境下施焊，否则须搭设防风棚并预热母材至100℃以上。我们使用热电偶+智能温控仪全程记录升降温速率，保温时间按壁厚1小时/25mm计算。热处理曲线须打印存档——没有记录的热处理等于没做。
无缝圆管维修没有差不多——坡口角度差2°，焊接热输入多0.5kJ/cm，热处理保温少15分钟，看似微不足道，但在20MPa压力下，这些误差会被放大。严格流程不是增加成本，而是规避一次返工+停产损失的经济手段。管中窥豹，细节见真章。

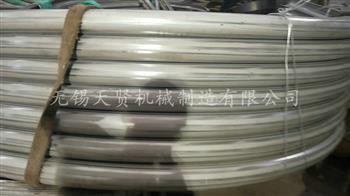

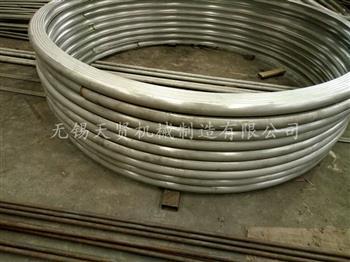

半圆管作为化工设备夹套、热交换器及建筑装饰中的常用构件，其加工质量直接关系到整套系统的运行。然而，许多隐患恰恰潜伏在看似简单的成型环节——从板材切割到卷圆焊接，每一道工序都可能成为缺陷的孵化器。唯有从加工源头系统化地识别并规避隐患，才能交付经得起工况考验的可靠产品。
火焰切割热影响区大，边缘硬化层若未清干净，卷圆时易产生微裂纹；等离子切割虽速度快，但断面粗糙度控制不当，后续焊接时容易出现未熔合缺陷。规避方案在于选用数控精密切割设备，并对切割边缘进行打磨处理，去氧化物与硬化层，确保下料尺寸公差控制在±0.5mm以内。当板材沿边缘方向弯曲时，弯曲半径越小、材质越硬，外缘减薄与内缘增厚现象越严重。减薄率过15%时，该处壁厚不足，承压能力显著下降。规避措施包括：根据材质与厚度选择合适的卷圆速度与进给量，采用多道次渐进成型替代一次性大变形，并实时检测弯曲部位的壁厚变化。常见的隐患包括未焊透、气孔及咬边——这些缺陷在内压或交变载荷下会逐步扩展，导致贯穿性开裂。规避方案要求焊接前对坡口进行清理，除油污、铁锈与水分；焊接过程中采用氩弧焊打底保证根部熔透，并控制层间温度防止热裂纹；焊后对关键焊缝进行无损检测，如渗透或射线探伤，确认无内部缺陷方可流转。
半圆管加工中的隐患，往往源于对细节的忽视。从切割下料的尺寸精度到卷圆成型的壁厚控制，再到焊接接口的质量把关——在源头将这些问题识别并拦截，才能让产品在严苛工况中守住的底线。

在化工反应釜夹套、建筑装饰、机械支撑等多元场景中，半圆管以其截面设计与灵活的适配能力，成为工业与民用领域不可或缺的基础构件。然而，真正拉开厂家差距的，并非只是能生产，而是在实用性与设计美学之间的兼顾——这对半圆管制造提出了系统性要求。
半圆管厂家的核心挑战在于，如何根据不同场景的工况特征，完成材质、规格与工艺的定制化匹配。在化工设备中，半圆管常作为反应釜盘管或夹套组件，需要同时满足耐热、耐腐蚀与换热三重需求，不锈钢材质成为主流选择，壁厚与直径需根据传热效率与承压要求计算。而在建筑装饰领域，半圆管则需兼顾结构支撑与视觉呈现，彩色涂层钢板或铝合金因其可塑性高、表面处理灵活而被选用，规格需结合承重与造型需求确定。正是这种因场景而变的定制思维，构成了半圆管厂家专业能力的根基。半圆管成型需通过辊压或冷弯工艺将圆管压制为半圆弧截面，过程中需控制辊轮模具的弧度匹配与进给速度，避免管壁变薄或出现褶皱。对于厚壁管材，分段低速压制可降低局部应力集中；对于大批量标准化产品，连续辊压成型则兼顾了效率与一致性。焊接工艺方面，氩弧焊与激光焊能够满足高精度要求，但需同步做好焊缝打磨与渗漏检测，确保结构完整性与密封性——每一项工艺参数背后，都是质量与成本之间的反复权衡。通过线条的流畅性设计、色彩的搭配处理及表面纹理的精细化打磨，半圆管可以在保持结构功能的同时提升视觉吸引力。尤为关键的是，美学元素的引入绝不能以牺牲实用为代价——过于复杂的装饰可能影响清洁便捷性或增加操作难度，这在食品等对卫生等级要求严苛的行业中尤其需要警惕。
半圆管厂家的专业价值，正是在这三重兼顾中得以凸显——对齐场景需求、优化工艺成本结构、融合美学与实用，交付的不仅是一根管材，更是经过系统思考的可靠解决方案。

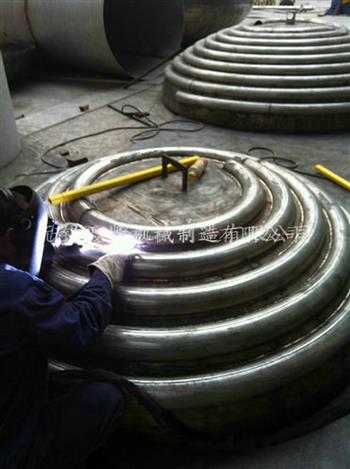

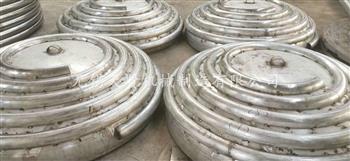

在反应釜、储罐及换热设备的温度控制系统中，半圆管夹套因其结构紧凑、换热效率高而被广泛采用。然而，一套冷却或加热系统能否长周期、零故障运行，考验的并非仅仅是材质的强度，更是那些藏于设计、安装与维护环节中的微观细节——半圆管的底线，正是由这些细节共同守住。
半圆管与容器壁的连接多为断续焊缝，若布置间距不合理或焊接质量不佳，容易导致壁面温度分布不均，产生局部热点或冷点。这不仅影响工艺反应的一致性，更会在反复的升降温循环中，于焊缝端部形成交变热应力，可能引发疲劳裂纹，甚至导致介质泄漏。科学的设计需借助热力与应力分析，优化布置间距与焊接细节，从源头规避隐患。半圆管与容器壳体之间的狭窄间隙，易成为杂质沉积、结晶物附着的藏污纳垢之处，在制药或食品行业直接违背卫生设计原则。若夹套内走腐蚀性介质且未做适当的内部防腐处理，该隐蔽区域将成为腐蚀的重灾区，且日常检查难以发现。这就要求在设计阶段便纳入可清洁性考量，并定期利用内窥镜等手段检查夹套内部状况。半圆管凭借半圆弧结构，受力时可将压力均匀分散至整个管壁，减少局部应力集中。其弧形贴合设计能紧密贴合设备筒体表面，接触面积更大，换热传导效果更为突出。配合材质本身的耐腐蚀、抗高温特性，半圆管能够在复杂工况下持续维持稳定的换热与导流效果。
长期稳定的本质，是对细节的持续掌控。从焊接工艺控制、防腐涂层选配，到定期清洁维护与壁温监测，每一个环节的精细化管控，都是对设备运行底线的坚守。因为隐患从不预告，而细节，是经得起时间考验的防线。

在反应釜、储罐及锅炉等工业换热设备中，半圆管夹套承担着关键的升温与降温使命。然而，长期运行带来的污垢沉积与部件老化，往往是削弱换热效率、引发泄漏风险的隐形杀手。规范化清洁与及时维修，正是保障半圆管持续稳定发挥效能的根本策略。
半圆管在长期输送介质的过程中，内壁易附着粉尘与污垢，若不及时清理，不仅会压缩流通空间、削弱换热性能，还可能加速局部腐蚀。针对表面浮尘，应保持每半月一次的擦拭频率，避免尘垢积累。清洗时，可使用清水冲洗或采用溶剂除表面油脂与有机物——但须注意，切勿使用酒精擦拭，以免对管材造成损伤。对于顽固污渍，可在使用前以植物油薄涂并烘干，便于后续清洁。半圆管常见的失效形式包括焊缝泄漏、接口渗漏以及管壁点蚀穿孔。一旦发现管体受损，应立即将损坏部位切除并重新焊接；若接头弯头出现问题，需选用相同规格配件进行法兰连接；对于因长期腐蚀形成的小孔，可采用胶垫进行密封处理。安装阶段的品质把控同样重要——焊接完成后须对焊缝做防腐处理，隔绝潮湿空气造成的氧化锈蚀。
规范化开展清洁与维修工作，能够维持半圆管稳定的换热能力，减少故障停机频次，确保反应釜、储罐等核心设备在苛刻工况下的长周期运行。

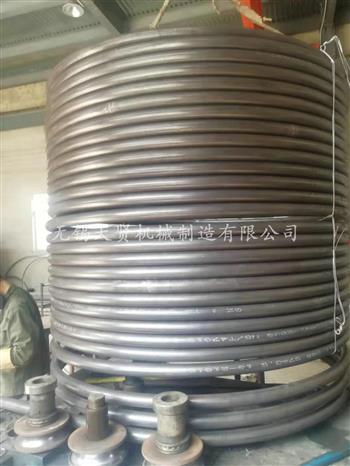

在石化、电力和化工装备领域，碳钢盘管一直是热能传输的。然而，传统盘管因制造工艺限制，长度有限、接头多、泄漏风险高，长期困扰深海油气开发和精密化工等苛刻工况。如今，随着无缝技术与防腐工艺的双重突破，碳钢盘管正以全新姿态重塑工业热工格局。
技术突破带来了根本性变革——单根长度4000米的无缝盘管已成功下线，可在300℃高温及15000PSI高压环境下稳定工作。这意味着石油开采等场景中，盘管连接点大幅减少，系统密封性与运行可靠性实现质的飞跃。碳钢虽有强度与成本优势，但耐腐蚀性不足限制了在化工等工况的应用。通过技术创新，碳钢衬塑复合盘管应运而生——以碳钢为骨架保证机械强度，内衬PE、PP、PTFE等耐腐蚀材料抵御酸碱侵蚀，实现了强度与防腐的统一。在闭式冷却塔中，碳钢盘管内壁涂覆聚对二甲苯防腐涂层，可应对腐蚀性介质，大幅延长使用寿命。在锅炉余热回收改造案例中，采用碳钢盘管式热交换器可将排烟温度降低30-40℃，单台锅炉年节省燃油可达34-49公秉，直接创造可观的经济效益。其成本优势亦显著——碳钢成本约仅为铜管的十二分之，且大管径设计弥补了热传导性能差异。
从无缝的一管到底到复合防腐的抗用蜕变，碳钢盘管正以更高的可靠性与更广的环境适应性，成为支撑装备与绿色节能的关键力量，重塑着工业热工的全新格局。
