碳钢盘管听起来是个简单东西——一根钢管，弯成盘状，两头接上接口。但把不同用途的盘管并排放在车间里，工艺复杂度能差出一整个量级。

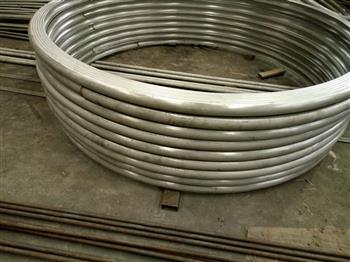

碳钢盘管简单的形态是换热器里的换热管束。直管下料、弯管机按固定半径弯制、管端车削坡口、穿管胀接或焊接，工艺路径清晰，公差带宽松，批量越大单位成本越低。这类盘管的复杂度被设备和模具吃掉了，操作工要做的只是守住几个关键参数：弯曲半径不能小于壁厚的若干倍以防外侧减薄过标，弯头椭圆度控制在允许范围内，坡口角度和钝边尺寸符合焊接工艺评定。储罐加热盘管要贴着罐壁螺旋盘绕，每圈间距、与罐壁的间隙、进出口方位都要和现场安装条件对上。这时候工艺难点不在弯管本身，而在空间几何的预判：盘管在自由状态下回弹多少、吊装时变形多少、焊接到罐壁后热膨胀往哪个方向走，都要在预制阶段算进去。一台储罐的加热盘管，预制误差了几毫米，现场就得靠火焰校正硬拉回来，而火焰校正本身又会改变局部组织和残余应力。高温高压工况下的碳钢盘管，弯制后要做正火或去应力退火，恢复冷弯时被拉长的晶粒、消掉弯曲段的高残余应力；介质有腐蚀性时，内壁要做防腐涂层或衬里，而涂层在弯管段的附着力又和弯曲减薄率直接挂钩；如果盘管还要参与换热，翅片管绕片、镶片或焊接的工艺选择，又会反过来约束基管的表面状态和圆度公差。每一层工艺都不是孤立的，前一道工序的偏差会被后一道工序放大或锁死。
所以碳钢盘管的工艺复杂度，从来不取决于碳钢这两个字，而取决于它被放进什么系统里。同样的材料，在常压换热器里是一道成形工序，在高温储罐里是一套几何、热处理和焊接的耦合工程。复杂度不同，是因为盘管要回答的问题不同——它到底只是一根弯好的管子，还是一个须在特定温度、压力和空间里服役的部件。

蚊香盘管的换热设计里有一种看似偷懒、实则精的做法：不动全局，只改一处。蚊香盘管能不能只增强一个作用？答案是能，但只增强一个成立的前提，不是设计者想增强什么，而是系统的控制阻力在哪里。
蚊香盘管外喷淋水蒸发，换热效率本来就高；管内气体工质的对流换热系数低，是整个热量传递过程的控制阻力。这时候在管内插入锯齿状或波纹状内翅片，扩大管内换热面积，目标只有一个：把管内传热系数拉上来，让管内外重新匹配。试验结果也很克制——换热效率提高4%到6%，不是翻倍，但它打在瓶颈上，所以效果好。这是一种只增强一个作用的情形：控制阻力明确，增强手段直接，代价可控。反例同样清楚。纳米流体单独使用时，并不显著改变流动动力学；插入物能扰动边界层，却往往带来更高的压降。声波强化传热也面临单一强化的能效瓶颈，须把电能消耗和传热收益放在一起权衡。这些手段并非无效，而是只增强换热这个动作本身会引入新的阻力或能耗，如果不把代价算进去，单点增强就会在系统层面被吃掉。
所以只增强一个作用不是设计上的减法，而是一道判断题：先确认那一侧是不是真正的控制阻力，再确认增强的收益能不能覆盖它带来的压降、泵功或结构代价。找对了，一处改动就能撬动整台设备的效率；找错了，增强的那一个作用，可能只是把瓶颈从一侧搬到了另一侧。

内盘管装在设备里，看着反正泡在介质里，不少人就省掉了涂层、套管、支撑和导流这些防护。可盘管壁厚本就有限，直接暴露在介质、振动和冲刷里，后果不是慢慢变旧，而是一步步走向穿孔泄漏。
介质里的氯离子、酸碱、溶解氧，直接咬在管壁上，点蚀从局部开始，壁厚逐年减薄。有涂层或衬套时，腐蚀被挡在外面；直接暴露，等于把薄弱的焊缝和弯管段交给介质去挑。盘管表面直接接触易结垢介质，垢层越积越厚，传热热阻上升，同样换热面积出不了力，能耗跟着涨。垢下还会藏腐蚀，清洗又容易伤管壁，越洗越薄。没有支撑、没有防磨垫，盘管在流体冲击和设备振动下反复摆动，管壁与支架、管与管之间磨出凹坑；弯头处应力集中，疲劳裂纹从内壁或焊缝起，试压时才暴露就晚了。内盘管穿孔，介质互窜，轻则产品污染、整批报废，重则停机清洗、更换盘管。盘管在设备内部，拆装空间小，维修周期和费用远高于当初那道防护。
该做的防腐涂层、防磨套管、支撑固定、介质过滤，一样都不能省。直接暴露省下的那点工序，都会以泄漏、停机和返工的形式还回来。

外盘管装完，远远看去整整齐齐，可真正的问题往往藏在局部：一道咬边、一处漏涂、一个松动的管卡。施工时觉得不影响使用，验收时就成了返工单——脚手架拆了、系统试压了、防腐做了，再回头处理，成本翻几倍。
咬边、气孔、焊瘤、未熔合，肉眼看着不大，通水试压时就是渗漏点。组对间隙、坡口清洁、层间清渣都要按工艺来，焊完先自检，发现缺陷立即打磨补焊，别等整体试压才暴露。试压记录要真实，保压时间和压降都要盯住。表面锈没除净、焊缝药皮没清、边角漏涂，漆膜当时看着完好，运行后从针孔开始锈。除锈等级、涂层道数、干膜厚度逐项测，焊缝、管卡背面、穿墙处这些死角尤其要补到位。间距过标、垫片缺失、螺栓未拧紧，运行后盘管振动、位移，管壁磨损渗漏都是它引起的。安装完逐段复查，该加的减振垫加上，该锁紧的锁紧。施工碎屑、焊渣留在管内，试压时堵喷嘴、伤阀门；管口敞着，灰尘雨水进去，投运前还得冲洗。每道工序完及时封口，试压前吹扫检查。
外盘管的小缺陷，工序里发现是顺手的事，验收时发现就是拆改的事。把自检做在前面，比验收时解释有用得多。

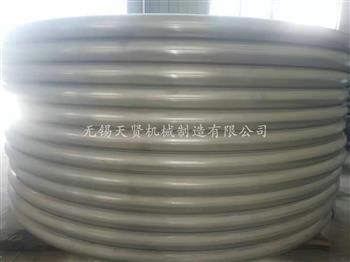

采购无锡盘管的人，一眼看的通常是报价和交期。无锡的盘管厂也确实擅长这两样：常规规格7—10个工作日出货，非标定制15—25个工作日，依托长三角从钢材加工、精密焊接、性能检测到物流的全链条配套，反应速度远多数产区。但如果把站稳脚跟只归结为交货快、价格活，就看轻了无锡盘管真正的底牌。

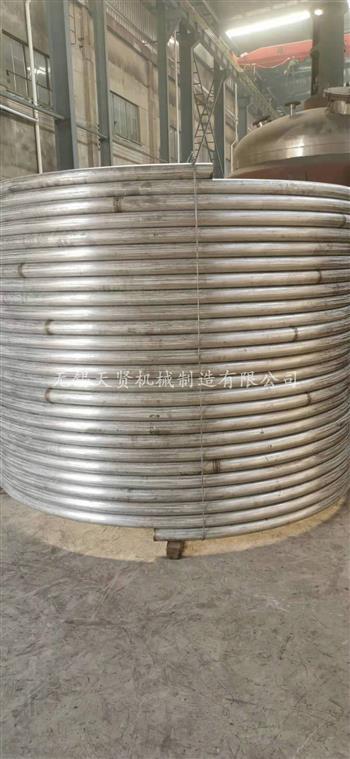

焊接管薄弱的环节在焊缝：应力集中、电化学腐蚀、疲劳开裂，都从那里起头。无锡盘管走的是热挤压或冷拔成型的无缝路线，承压能力比焊接管提升30%以上，传热系数也高出15%—20%；在含氯离子的工况下，抗应力腐蚀能力拉开差距，设备寿命可延长3—5年。化工反应釜、制冷机组里那些跑长周期的盘管，脚跟先扎在这一层。螺旋盘管不是随便弯出来的，弯曲路径形成的二次流扰动把传热系数拉到直管的1.2—1.5倍，高粘度流体下差距更明显。内壁光洁度每提升一个等级，结垢倾向大幅下降，效率衰减周期拉长数年；壁厚公差控在±0.05mm以内，每弯都按数控程序走，盘管装进设备才不靠现场凑合。
真正让无锡盘管站住的，是当一台换热器在装置里连续运转十年、效率仍守在95%以上时，没有人需要打开它去追问为什么还能撑住。交期和价格是敲门砖，管壁里的无缝、螺旋和精度，才是脚跟。

盘管厂家的日子好不好过，看采购单上的铜价是看不出来的。真正吃掉利润的，是那些反复发生、每次都不大、但月底一算账就让人沉默的事。
上海区一家年产二十五万件盘管的厂子，把账摊开来看过：钎焊接口泄漏，返修要把焊口磨掉重焊，一根管子重焊两三回是常事；弯管参数漂移，不同班次弯出来的R角和椭圆度对不上，装配时才发现装不进去；检漏台前堆着待测件，包装工位干等着。三件事单件损失都不大，叠加起来就是工时和材料的双份浪费。根子不在工人不熟练。老焊工能兜住，新焊工一上手就出问题，质量随人走。火焰大小、焊接角度、填充丝进给全靠手感，温度高了烧穿，低了虚焊；弯管机的助推量和模具磨损没有补偿机制；检漏没有按节拍分流，旺季堆五六十件。问题出在关键工序没有把参数定下来。有厂家试过一张参数卡：按管径定火焰档位和焊接时间，新焊工照着做，经切片确认，一个多月就能独立顶岗。老焊工也不反对，因为重焊的活少了，自己反而轻松。弯管模按使用次数登记，某副模具磨损后弯出的管子椭圆度过标，及时发现挑出十八件返修，没流到装配线上。检漏台按规格分台、快速接头换上之后，单件测试时间从十四分钟压到六分钟以内，包装不再等货。
盘管厂家的痛点，说到底不是买不到更便宜的铜管，而是把老师傅手里的感觉变成新员工能照着做的规矩。参数一固化，合格率稳了；节拍一分流，产出快了。这些事不增加多少设备投入，却决定了一个厂子是靠老师傅撑着，还是靠体系撑着。

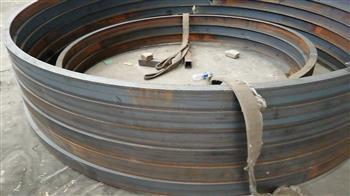

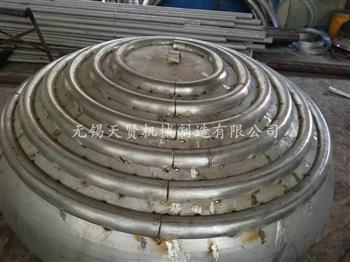

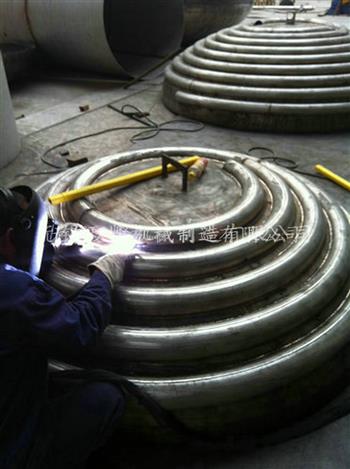

不锈钢半管换热器，结构不复杂。一根管子对半剖开，焊在筒体外壁上，冷却水从半管里流过，把筒体内的热量带走。简单、省空间。但它有几个典型的麻烦，而真正的解法，往往和反应相反。
半管和筒体的角焊缝，承受的是交变热应力。开车升温、停车降温，焊缝反复膨胀收缩，时间长了就从根部开裂。一反应是加厚焊缝、提高焊接质量。但根本原因是热膨胀不匹配——半管温度变化剧烈，筒体温度变化平缓，两者之间的约束把它们拉向相反方向。真正的解法是优化结构：用纵向半管替代螺旋半管，让热膨胀有方向可循；或者在焊缝附近增加过渡区，减小约束应力。冷却水里带着杂质，半管截面又小，容易堵。堵了之后换热能力下降，但更危险的是局部温度失控。反应是加过滤器。但过滤器增加了系统阻力，也增加了维护节点。真正的解法是从水质入手：根据水质和运行温度做防垢处理，同时在半管上预留多个清洗口，方便定期排污和机械清洗。半管和筒体之间的空间狭小，焊缝又长，泄漏点藏在里面，肉眼看不见。反应是拆卸检查，但拆一次的工作量很大。真正的解法是建立系统的监测手段：在换热管和半管流道分别设置压力监测，通过压差变化判断泄漏方向，缩小排查范围。
不锈钢半管的性能上限很高，但前提是别用错误的方式去堵漏洞。加厚、加固、加过滤，都是把问题往后推。真正的解法，要从热膨胀、流体状态和结构设计这三件事里找。

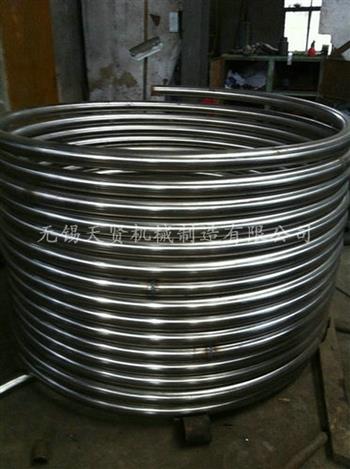

不锈钢盘管几乎是换热领域默认的答案。耐腐蚀、抗高温、强度高、易加工，从化工反应釜到商用热水器，从制药设备到船舶冷却系统，它无处不在。和铜管比，它便宜；和碳钢管比，它不生锈。工程师选它的时候，心里想的往往是这东西基本不会出问题。
不锈钢表面那层致密的钝化膜，主要成分是氧化铬，是它不生锈的根本原因。可氯离子一旦附上来，就会在局部把氧化铬膜击穿，形成一个个微小的腐蚀坑。坑内金属离子水解产生酸性环境，pH值急剧下降，反过来加速腐蚀。坑越来越深，然后穿孔。这个过程有个专门的名字，叫点蚀。麻烦在于，它悄无声息。不锈钢盘管外表面看起来无损，管壁内部却可能已经千疮百孔。等到发现的时候，介质已经漏了。更麻烦的是，氯离子几乎无处不在。自来水里有，地下水里有，海水里更多。冷却水里加氯，氯离子浓度还会上升。保温材料受潮析出的氯，焊接残留的焊剂，都能成为点蚀的起点。316L比304耐氯，2205双相钢又比316L强，再往上还有904L和6Mo奥氏体不锈钢。但材料越往上走，价格越离谱。另一个思路是控制环境：把介质中的氯离子浓度压在材料耐受线以下，定期清洗防止氯离子富集，避免缝隙和死水区。
不锈钢盘管不是什么都可以的材料，它的弱点很明确，也很危险。知道它怕什么，比一味相信它不生锈要重要得多。

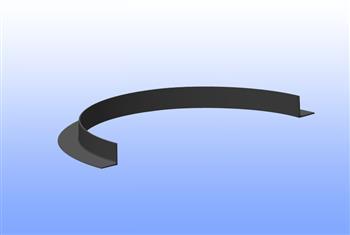

半圆管换热器，在化工和制药行业里很常见。一根管子对半剖开，焊在筒体外壁上，冷却水从半圆管里流过，把筒体内的热量带走。看起来是个简单的结构，但它的工作一点都不轻松。
半圆管里的冷却水温度可能只有几十度，筒体内的工艺介质温度却可能上百甚至几百。半圆管和筒体之间的温差越大，两者的伸缩量差异就越大。角焊缝承受的是交变热应力，每一次开车、停车、升温、降温，都在反复拉扯这条焊缝。焊缝不会立刻开裂，但疲劳损伤在天天累积。半圆管的截面本来就小，对半剖开之后流道更窄。冷却水里带着悬浮物、结垢物质，很容易在弯道和焊缝附近沉积。堵了之后，换热能力下降倒是次要的，真正危险的是局部温度失控。热量散不出去，筒体局部过热，材料的许用应力下降，开裂风险陡增。半圆管和筒体是两种不同的结构形态。半圆管受热时沿管轴方向伸长，筒体受热时沿圆周方向膨胀。两者的热膨胀方向不同步，在焊缝处就形成了剪切应力。螺旋半管比纵向半管更容易出现这个问题，因为螺旋结构对热膨胀的约束更强。半圆管和筒体贴合的那一面，介质不流动，温度又高，氯离子如果富集在这个缝隙里，点蚀和应力腐蚀会同时发生。从外面看不出来，等发现的时候，筒体可能已经穿孔了。
半圆管的工作，是在夹缝里完成的。它要传热，要耐压，要扛住热膨胀的反复拉扯，还要防住那些看不见的腐蚀。看起来简单的东西，往往不轻松。

无缝盘管被刮了一道浅痕，或者局部出现轻微腐蚀坑，很多人的反应是：先用着吧，反正没漏。这个判断本身没错——无缝管的设计本来就有裕量，壁厚通常大于强度计算所需值，一点点表面损伤不至于立刻失效。如果剩余壁厚还在计算值以上，短期内确实能撑。但盘管往往在温度循环、压力波动下工作，每一次波动都是一次疲劳加载。减薄的位置应力集中，裂纹从这里起步，然后一点点扩展。从没漏到漏了，中间可能只需要几个月。不锈钢的钝化膜一旦被破坏，裸露的金属在氯离子、酸性介质或潮湿环境里，腐蚀速率远高于好表面。一个小坑会在使用中越钻越深，因为它自己制造了一个贫氧、低pH的微环境，反过来加速自己的生长。刮痕也是如此，粗糙表面比抛光表面更容易吸附介质、更容易成为点蚀的起点。盘管弯曲段本身就承受着成型残余应力。如果损伤恰好落在弯曲段，或附近有焊接接头，应力叠加腐蚀，开裂的风险会成倍上升。这种位置的凑合，不是在用裕量，是在赌。无缝盘管的设计余量是给意外工况用的，不是给已知损伤用的。浅痕能不能留，取决于它在哪里、多深、介质是什么、工况怎么变。不做评估就继续用，那凑合撑不了多久。
真正的问题不是还能不能用，而是你打算让它凑合到什么时候。
