对于需要与罐体焊接的不锈钢半管而言，基材表面粗糙度是一个常被忽视却至关重要的参数。粗糙度过低，焊料流动铺展性差；粗糙度过高，又可能成为腐蚀的起点。通常要求焊缝区域及两侧的粗糙度控制在Ra0.8-1.6μm之间，这一数值在微观层面形成了非常好的锚泊效应。
机械抛光或电解抛光是实现这一粗糙度的主要手段。电解抛光更受青睐——它不仅能除表面微凸体，还能使表面形成富铬层，进一步提升耐蚀性。抛光后的表面应无划痕、无麻点、无过酸洗痕迹，在光照下呈现均匀的漫反射效果。基材处理完成后，半管进入敏感的待用状态。此时的任何污染都可能使前序工作付诸东流。因此，处理后的半管需在洁净环境下用无氯塑料袋密封包装，操作人员佩戴洁净手套接触管材，指纹中的氯离子附着。包装上标明处理日期、材质批号与粗糙度值，为后续焊接提供可追溯的依据。
不锈钢半管的基材处理，是一系列看不见却决定性的工序组合。从除油脱脂，到酸洗钝化的均匀性，再到粗糙度的控制——每一道工序都在为焊接质量与耐蚀性能铺路。当半管与罐体贴合，在无数次温度循环中保持稳定时，那层经过精心处理的基材表面，正是这可靠性的起点。

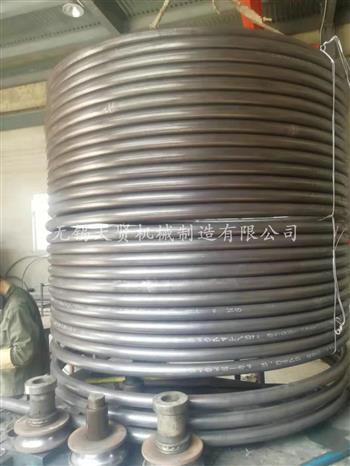

在无锡的机械制造版图中，无锡盘管加工是一张产业名片。从化工反应釜的核心换热元件，到制药设备的关键输送管路，无锡制造的盘管以稳定可靠著称。这份口碑的背后，是对工艺控制的追求——从原材料入厂到成品出厂，每一个环节都在严格的标准之下运行。
无锡盘管工艺控制的严格，始于对原材料的层层把关。本地厂家通常选用304、316L等牌号不锈钢，材质成分需符合相关标准，保证盘管的耐腐蚀性与耐温性能。对于有需求的场景，控氮不锈钢技术被引入，氮含量控制在0.12%-0.22%之间，抗拉强度可提升至850MPa以上。每一批原材料都需经过质量查验，尺寸、表面质量、材质证明文件缺一不可。钛盘管等产品还需额外检验密度与抗拉强度，确保在相同承压条件下重量减轻30%的优势得以发挥。这种对源头的严苛，使后续加工有了可靠的物质基础。弯曲成型是盘管加工的核心工序，无锡厂家在此环节展现出精密的控制能力。数控弯管设备被普遍采用，通过编程控制弯曲半径、角度和节距，确保每一处弯折都与图纸严丝合缝。对于铜、铝等易变形材质，弯管时需使用芯棒或填充物，防止管内褶皱或截面变形。
更精细的控制体现在公差范围上。辊精密轧机可将壁厚公差控制在±0.05mm以内，弯管工序确保管径公差不超过±0.1mm。对于需要焊接的盘管，内焊缝整平技术通过水平辊滚压消焊缝余高，使截面椭圆度控制在1%以内。这些看似微小的数字，决定着盘管在高压工况下的可靠性与流体输送效率。

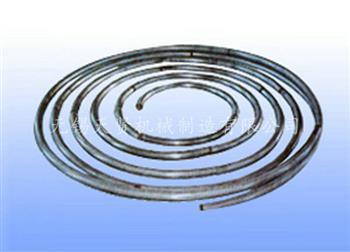

在现代工业的血管系统中，有一种看似简单却凝聚着工程智慧的产物——无缝盘管。这种将无缝钢管盘绕成螺旋形状的构件，凭借其结构设计与精密的制造工艺，在石油化工、能源动力、制冷设备等领域发挥着不可替代的作用。它不仅是材料的艺术，更是工程思维的具象化表达。
无缝盘管的诞生源于工程实践对更效率的追求。在传统设计中，管道连接往往需要大量的弯头、法兰和焊接点，这既增加了泄漏风险，也提高了安装成本。工程师们从弹簧结构中汲取灵感，将直管盘绕成螺旋形状——这一看似简单的形态转变，却实现了质的飞跃。螺旋结构使管道的换热长度在有限空间内成倍增加。在换热设备中，盘管形态让流体沿螺旋路径流动，产生二次流和涡流，显著强化了换热效率。研究表明，在相同容积下，盘管结构的换热系数可比直管提高30%以上。同时，螺旋结构赋予管道的柔性，使其能够吸收热膨胀产生的应力，减少了对膨胀节的依赖。无缝盘管的制造是一场精度与工艺的挑战。无缝二字道出了其核心价值——管材本身无焊缝，从根本上消了焊接接头这一薄弱环节。以冷拔或热轧工艺生产的无缝钢管，壁厚均匀、材质致密，能够承受更高压力，适应更苛刻的工况。将这种直管加工成盘管形态，需要精密的弯管技术与严格的工艺控制。在弯卷过程中，既要确保螺旋直径、螺距、圈数的准确，又要防止管壁过度减薄或产生褶皱。先进的数控弯管机可以实现对回弹量的补偿，使成品盘管的角度误差控制在非常小的范围内。盘管两端通常需要加工——车丝或焊接法兰，以确保与系统的可靠连接。每一道工序，都是对工程精度的践行。
在化工领域，无缝盘管常用作反应釜的内置换热元件，直接沉浸在反应介质中实现快速升降温。其光滑的内壁减少了物料残留，易于清洁，符合精细化工对洁净度的要求。在制冷系统中，盘管是蒸发器和冷凝器的核心构件——制冷剂在管内流动，与管外介质换热，支撑着整个热力循环的运转。在核电与火电站，无缝盘管应用于高压加热器、冷油器等关键设备。选用合金钢材质的盘管，能够在高温高压蒸汽环境下长期稳定运行。而在实验室场景中，小口径的无缝盘管被用作冷凝器或色谱仪的气路连接，其可靠的密封性能保证了分析结果的准确性。
无缝盘管是工程设计思维的典型产物——它不是简单地将管道弯折，而是从系统需求出发，将材料科学、流体力学、热力学与制造工艺融为一体。它以小的空间占用实现大的换热面积，以少的连接点保障高的系统可靠性，以简洁的形态承载复杂的功能。在现代工业追求紧凑的大趋势下，这一设计智慧的结晶将继续在管道之间，默默传递着能量与效率。

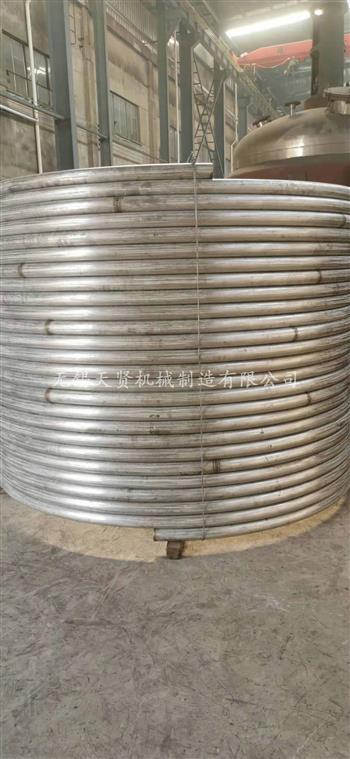

在工业设备的内部，在换热系统的深处，在食品管线的夹层之中，有一类构件以蜿蜒的姿态默默工作着。它是不锈钢盘管，一个常被忽视却始终在场的工业伙伴。
不锈钢盘管核心的角色，是作为热交换的媒介。在换热器中，盘管内外分别流过不同温度的介质，热量透过薄薄的管壁完成传递。这一过程看似简单，却是无数工业流程得以运转的基础。在化工反应釜中，盘管夹套内通入蒸汽为物料加热，或通入冷冻水为反应降温，控制着化学反应的温度曲线。在暖通空调系统里，盘管换热器调节着空气的温度与湿度，为人们提供舒适的室内环境。在食品饮料行业，盘管式换热器以温和的方式对物料进行冷却，保留风味的同时保障。每一次温度的变化，每一次能量的转移，都离不开不锈钢盘管的默默承载。不锈钢之所以能胜任这一角色，源于其优异的导热性能与耐腐蚀特性的结合。它既能传递热量，又能在长期接触水、蒸汽或化学介质时保持稳定，不生锈、不污染介质。这种传热而不传质的特性，让它成为换热领域的理想选择。
除了换热，不锈钢盘管还承担着输送介质的重要使命。在需要保持流体纯净度的场合，如制药、生物工程、精细化工，不锈钢盘管的内壁经过抛光处理，光滑如镜，不给污垢任何附着的机会。

在金属加工与结构工程领域，槽钢弯圆因其良好的抗弯性能被广泛应用于建筑骨架、设备底座及承载结构中。然而，在对其进行弯圆加工时，如果工艺不当或参数失控，容易陷入一种恶性循环：越弯越不准，越调越变形，导致材料报废甚至隐患。
槽钢弯圆的恶性循环，通常始于对材料回弹特性的忽视。槽钢截面呈U形，其中性层偏移且截面惯性矩较大，在冷弯加工时会产生巨大的内应力。如果操作人员仅凭经验强行喂料，未充分考虑其回弹量，往往会出现弧度偏小。此时，常规的应对是加大下压量进行二次补偿。然而，一旦过度下压，翼缘板局部应力骤增，便会引发连锁反应：槽钢腹部开始出现凹陷，翼缘边角产生波浪状扭曲。这便是恶性循环的开端。为了修正扭曲，操作者可能试图通过调整托辊角度或局部加热来校正，但这种局部的干预往往破坏了整体的应力平衡。扭曲的部位在通过辊轮时受力不均，导致另一侧产生新的形变。如此反复，槽钢在设备上进退两难，不仅弧度无法达标，整个构件还可能出现侧向弯曲和截面畸变，即槽钢的立面不再垂直于底面，丧失了其应有的几何精度。更深层的恶性循环体现在力学性能的劣化上。每一次强行校正，都是对材料的二次伤害。反复的冷作硬化会使槽钢的塑性急剧下降，材质变脆。在微观层面，晶格错位严重，甚至产生微裂纹。这样的构件即便勉强安装就位，在长期承载状态下，也会成为结构体系中的薄弱环节，其实际的承载能力已远低于设计值，为工程埋下隐患。
总之，槽钢弯圆是一场人与力的博弈。唯有尊重材料的物理，用科学的参数和规范的流程取代盲目的校正，才能跳出越修越坏的死循环，加工出既符合几何精度、又保有优良力学性能的合格构件。

槽钢弯圆作为钢结构工程中的重要构件，广泛应用于圆形穹顶、弧形梁、大型储罐加强圈等建筑结构中。其加工质量直接影响现场安装精度和整体结构。然而，弯圆加工过程中，材料受力复杂，容易产生各类隐性缺陷。因此，在构件离厂发往施工现场前，进行深入排查是确保工程质量的关键一步，绝不能流于形式。
弯圆构件的核心参数是弧长、曲率半径和弦长。排查时需使用经过校准的钢卷尺、样板尺或全站仪进行复测。对于大直径圆弧，可采用分段测量法，确保每一段的曲率与设计图纸吻合。特别要注意前后端部的直线段长度是否符合要求——端部偏差将导致现场对接时无法合龙，造成返工和工期延误。对比设计图纸，记录每一根构件的实际弧长与弦长，偏差控制在允许范围内。对于需要现场拼装的圆弧段，应进行预拼装检查，确认接口匹配。槽钢在弯圆过程中，受外力作用易发生截面畸变。常见问题包括：翼缘外翻或内扣、腹板局部失稳起皱、截面高度变化等。这些畸变虽不影响圆弧形状，但会显著降低构件的承载能力，甚至在使用中引发应力集中。使用卡尺或模板检查截面形状，确保翼缘垂直度、腹板平直度符合规范。对于出现轻微畸变的部位，评估是否可校正；对于严重畸变或起皱的构件，应判定为不合格，不得出厂。槽钢冷弯加工时，弯曲外侧受拉、内侧受压。若材料塑性不足或弯曲半径过小，外侧翼缘根部可能产生微裂纹。这些裂纹极细，肉眼难以发现，但在后续使用中可能扩展导致断裂。采用磁粉探伤或着色渗透探伤，重点检查弯曲段外侧翼缘及弯弧起始点。对于厚壁槽钢或重要结构，进行声波探伤，确保无内部缺陷。
综上所述，槽钢弯圆离厂前的深入排查，是对加工质量的确认，也是对施工现场负责的表现。通过尺寸复测、截面检查、裂纹探伤、防腐维修、资料核对这五道关卡，将隐患消在出厂之前，为工程顺利安装和长期奠定坚实基础。

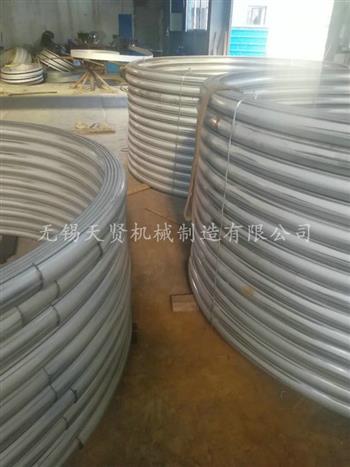

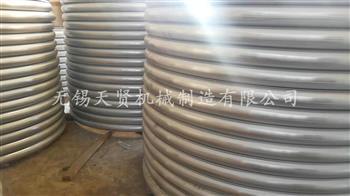

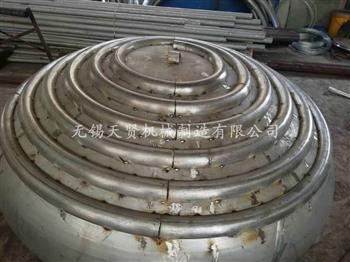

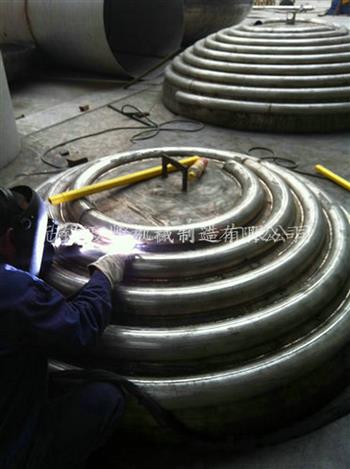

在化工、制药及食品行业的反应釜设计中，半管作为一种换热结构，被广泛应用于釜体的加热或冷却过程。它通过焊接在釜体外壁的半圆形管道，使介质高速流动以强化传热。然而，这种看似成熟的结构，在实际制造与长期运行中，却隐藏着一些不容忽视的隐性问题。若在设计、焊接或维护阶段未加重视，这些隐患可能演变为设备失效甚至事故。由于半管曲率较大，焊缝位置，焊接时容易出现熔深不足、咬边或夹渣等缺陷。更为关键的是，半管要承受频繁的温度变化和压力波动。当高温介质通入或切换为冷却介质时，半管与釜体壁之间会产生巨大的温差应力。若焊缝存在微裂纹或未焊透等原始缺陷，在交变应力的反复作用下，这些缺陷会逐渐扩展，导致焊缝开裂，造成夹套介质泄漏进入釜内，污染物料甚至引发反应失控。对于容易结垢的介质，长时间运行后，杂质容易在弯头处或半管底部沉积。一旦形成污垢层，其热阻远大于金属管壁，会直接导致换热效率大幅下降，釜内温度控制变得迟钝。更棘手的是，半管内部难以进行机械清洗，常规的化学清洗又可能对焊缝产生腐蚀，这使得传热性能的恢复变得相当困难。如果设计时未充分考虑排净需求，半管的低点可能无法排空介质。长期积存的液体会在停用期间造成点腐蚀或应力腐蚀开裂。此外，半管自身的重量加上内部介质的重量，会对釜体产生局部载荷。若支撑结构不足或釜体壁厚偏薄，长期运行可能导致釜体局部凹陷变形，破坏釜内搅拌与挡板的配合间隙。

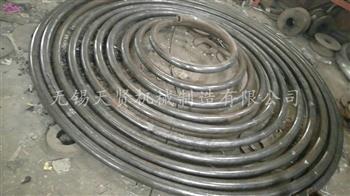

在热交换与流体输送的广阔领域中，蚊香盘管定制——以其紧凑的平面螺旋结构闻名——已成为众多工业设备与家用产品的核心组件。其定制工艺的发展史，正是一部从依赖匠人手艺到实现数字化精密智造的微型工业进化史，清晰地映射出制造业追求效率、精度与复杂度的不懈轨迹。
蚊香盘管的起源与早期应用，与蒸汽时代和早期制冷技术紧密相连。早期盘管依赖工匠手工盘绕。工人将铜管或钢管围绕木质或金属模具，凭借经验与手感进行弯曲，再用简易工具固定成型。此阶段的工艺核心是匠人的个人技艺，产品一致性差，形状与尺寸受限于模具的简单性，多用于对精度要求不高的早期制冷设备或局部加热场景。定制化意味着更高的工时与成本，且难以实现复杂布局。随着二战后制造业的机械化浪潮，蚊香盘管制造进入了弯管机时代。早期的机械式弯管机通过齿轮与凸轮机构，实现了更稳定、更快速的弯曲动作，减少了对手工的依赖。配合可更换的模具芯轴，能够生产出多种直径的标准螺旋盘管。然而，复杂的多平面走向、变径或异形设计，仍需分段制作后通过焊接拼接，定制能力依然有限。这一阶段，工艺开始从艺术转向工程，但灵活性仍是主要瓶颈。计算机数控技术的引入，改变了蚊香盘管的定制范式。CNC弯管机成为现代工艺的基石。通过预先编程的三维路径，机器可以控制送料、旋转和弯曲的每一个动作，一次性连续加工出具有复杂三维空间走向、多平面复合弯曲的完整盘管，无需中间焊接。配合激光测距与压力传感器的实时闭环反馈，确保了成型精度与重复性。如今的蚊香盘管定制已进入全流程数字化集成阶段。从客户的三维模型开始，通过CAM软件自动生成优加工路径，并与材料管理、生产调度系统联动。3D扫描技术用于成品检测，大数据分析用于优化工艺参数。定制不再意味着高成本与长周期，而是满足个性化散热、空间限制与流体性能需求。展望未来，增材制造技术已开始探索一体化打印超复杂流道盘管的可能性，预示着定制工艺将向更自由的设计与功能集成迈进。
蚊香盘管定制工艺从手作到智造的历程，生动诠释了制造业在精度、效率与复杂度三个维度上的持续突破。每一次技术跃迁，很大地拓展了盘管的应用边界——从简单的冷凝器到精密仪器、新能源汽车电池热管理系统乃至航天器的热控组件。这一螺旋上升的发展史，正是工业技术赋能产品创新、将个性化需求转化为可靠现实的一个经典缩影。

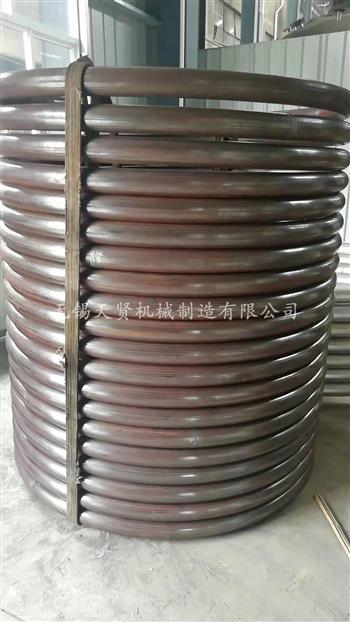

在碳钢盘管制造领域，热处理工艺犹如一场精密的微米级战争。看似均匀的加热与冷却过程，实则蕴藏着导致盘管变形的多重力学博弈。这些变形不仅影响产品外观，更会改变材料的机械性能与使用寿命。
温度场的均匀性缺失是引发变形的因素。当盘管在热处理炉中受热时，辐射热死角和对流不均匀会在材料内部制造出温度梯度。在盘管密集排列的批处理中，外层管材升温速率往往比内层快30%以上，这种温差导致的热应力足以使盘管产生毫米级的弯曲变形。某批Φ89mm的蒸汽盘管就曾因加热不均匀，导致直线度偏差达到2.3mm/m，出标准限值近五倍。相变应力的控制是另一个关键战场。碳钢在热处理过程中经历奥氏体向马氏体或贝氏体的组织转变，这一过程伴随约4%的体积变化。如果冷却速率控制失当，在300-500℃的关键温度区间，不均匀的相变进程会在材料内部形成应力集中。某化工厂使用的热交换盘管，就因回火冷却时淬火介质搅动不均，产生了螺旋状扭曲变形，严重影响了换热效率。残余应力的释放管理决定形态稳定性。热处理后的应力松弛退火若温度控制偏差过±10℃，或保温时间不足，都会导致残余应力重新分布。值得注意的是，大直径薄壁盘管对应力平衡更为敏感，微小的应力不对称就可能造成椭圆度过标。一批用于液压系统的精密盘管，正是因为在320℃应力消处理中温度波动过大，安装后在工作压力下产生了渐进式变形。现代碳钢盘管热处理已发展出多维控制策略。采用分区控温技术的热处理炉，通过八个独立温区实现±3℃的控制；模拟技术则能提前预测不同装炉方式下的温度场分布；先进的在线矫直系统可在热处理过程中实时监测并修正变形趋势。
这些技术创新正在重新定义碳钢盘管的制造标准。当热处理从经验驱动转向数据驱动，盘管的直线度控制精度已从毫米级提升到微米级。这不仅是制造精度的跃升，更是对材料科学理解的深化——在热与力的微妙平衡中，每一个被控制的变形参数，都代表着对金属原子运动规律的更深层掌握。

不锈钢盘管以其优异的强度、韧性与耐腐蚀性，成为热交换、流体输送与过程工业中的关键组件。然而，其强度并非永恒不变，在特定物理、化学与机械因素的耦合作用下，盘管可能逐渐或突然丧失承载能力，引发系统失效甚至事故。
不锈钢的强度对温度极为敏感。当长期暴露于再结晶温度以上，材料会发生微观组织的再结晶与晶粒长大，导致软化，屈服强度与抗拉强度显著下降。若同时承受持续应力，即使在更低温度，也会发生蠕变——材料在恒定应力下随时间缓慢塑性变形，在远低于短时抗拉强度的应力下断裂。高温工况是盘管强度隐蔽的长期威胁。不锈钢依赖表面致密钝化膜防腐，但某些环境会破坏此膜并诱发局部腐蚀，很大削弱承载截面：
在含氯离子介质、拉伸应力及适宜温度共同作用下，可能发生无明显宏观变形的脆性开裂，强度骤失。
在停滞或局部缺氧区域，钝化膜局部破损形成深孔腐蚀，严重减少管壁厚度并可能成为裂纹源。
敏化态不锈钢晶界贫铬，在腐蚀介质中晶界先溶解，材料整体失去强度。
盘管因温度周期性变化、流体脉动或机械振动而承受交变应力。即使应力幅值低于屈服强度，微观缺陷处也会萌生疲劳裂纹并逐渐扩展，导致疲劳断裂。弯管段的应力集中区域、焊接热影响区及表面划痕处尤为脆弱。疲劳失效具有突发性，是动态工况下的主要风险。制造过程中的剧烈弯曲成形可能使材料局部过度硬化，塑性下降。若未进行合理退火，残余应力叠加工作应力可能引发早期失效。焊接不当则可能造成晶粒粗大、析出脆性相、热影响区软化或产生焊接缺陷，这些区域成为强度链中薄弱的一环。
因此，不锈钢盘管的强度维护，是一项涉及温度管理、介质控制、应力设计与制造工艺的系统工程。其失强并非单一因素所致，往往是多因素在时间维度上的叠加与催化结果。只有系统识别并控制这些风险情境，才能确保盘管在其生命周期内，筋骨犹存，承压如初。
