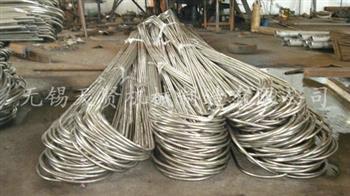

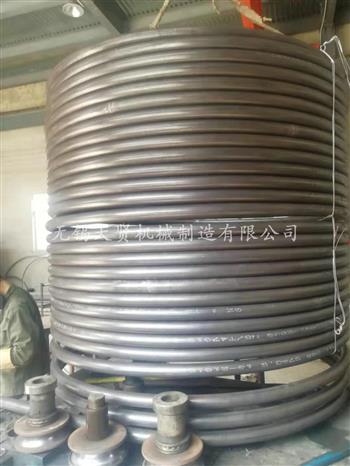

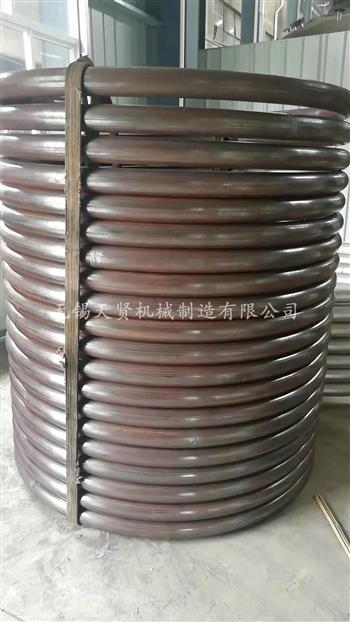

在化工、核电及暖通换热系统中，碳钢盘管作为介质循环与热量传递的核心部件，其制作流程的严谨性直接决定了设备的运行寿命。一套标准化、精细化的制作流程，是确保碳钢盘管在各工况下稳定发挥效能的根基。
根据使用温度与介质特性，需严格选用适配规格的碳钢无缝管材，核对壁厚参数，并对其表面进行清洁除锈，去油污与氧化层，从源头避免缺陷隐患。对于应用在核电等严苛领域的盘管，其直管段的制造更为考究，往往需要经过穿孔+二次冷轧+一次冷拔的变形工艺，配合正火与回火热处理，以调控管材的组织性能与强度指标，满足标准的技术规范。进入核心的弯卷成环节，工艺控制尤为关键。常规碳钢管多采用冷弯成型工艺，在常温下借助专业设备施加外力弯曲，此方式可保持管壁厚度均匀、外观平整，适合批量加工。针对大管径或复杂的螺旋结构，则会采用热弯工艺或三辊卷板机工装来弯制，以降低管壁形变应力，避免弯曲过程中出现凹陷、开裂或褶皱等致命缺陷。无论是通过导引辊轮控制螺距，还是利用空间弯管机成型，核心目标都是保证盘旋弧度均匀、椭圆度趋近于零。
成型之后，精整与强化处理是品质的二次保障。盘管需经过修圆、校平以规整结构形态，端口需打磨并去毛刺。随后，根据工况需求，往往还需进行真空消应力热处理以消内应力，并对表面进行喷丸、氧化或浸油等防腐处理，提升产品的耐腐蚀与抗磨损性能。这一套贯穿选材-成型-精整的严谨流程，赋予了碳钢盘管均匀的结构与可靠的换热性能。

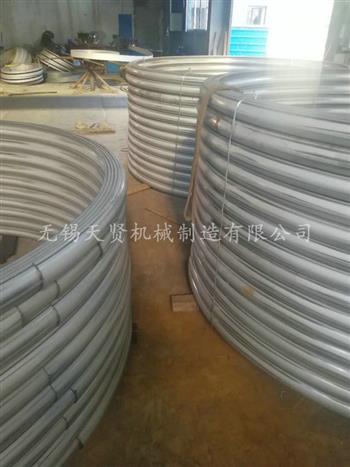

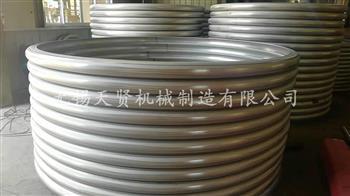

在化工、制药及食品工业的管道系统中，不锈钢半圆管因洁净度高、耐腐蚀性强，被广泛用于物料输送和卫生级连接。然而，许多工程人员在安装时往往只关注管材材质和焊接质量，却忽略了基础的环节——固定方式。固定不当，振动与磨损便会成为日常运行的常态，演变为泄漏和停产事故的导火索。
不锈钢半圆管壁厚通常较薄，刚度有限。当支架间距过设计规范推荐值时，管系的固有频率会显著降低。一旦管内流体脉动或设备运转产生的激振频率与固有频率重合，便会引发机械共振。在共振状态下，即使振幅只有几毫米，高频振动也会使管壁承受交变应力，导致疲劳裂纹在焊趾或弯头等应力集中部位快速萌生和扩展。许多施工现场采用碳钢支架直接卡固半圆管，且不添加任何缓冲衬垫。设备运行时，管壁与金属支架之间的微动摩擦持续发生，不锈钢表面的致密钝化膜被反复磨穿。失去钝化膜保护的基体在潮湿或腐蚀性介质中迅速发生缝隙腐蚀和磨粒磨损。研究证实，微动磨损对不锈钢疲劳强度的削弱幅度可达20%-40%，原本设计寿命10年的管道可能在3-5年内即出现壁厚减薄和泄漏。若固定支架未设计为导向架或滑动架而是采用刚性夹死方式，管道在热态下无法自由伸缩，热应力将全部转化为对固定点的推力。轻则导致支架焊缝开裂，重则使半圆管在固定点处产生塑性变形，管径失圆后密封性能急剧恶化。避开陷阱，一是依据管道应力软件计算合理支架间距，并避开敏感频率区间；二是在所有金属支架与管壁之间设置聚四氟乙烯或橡胶衬垫，隔绝直接接触摩擦；三是在温差较大的管段配置滑动支架或膨胀节，释放热位移。
固定方式看似细枝末节，实则是半圆管长期稳定运行的基石。避开这些细节陷阱，才能让不锈钢半圆管的耐腐蚀优势真正转化为产线的可靠保障。

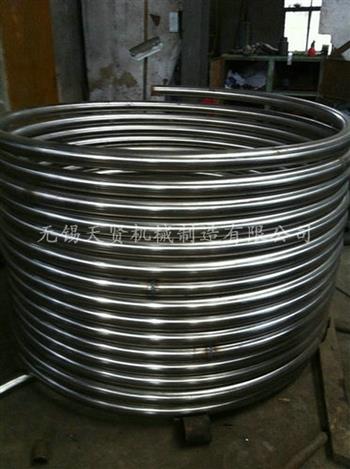

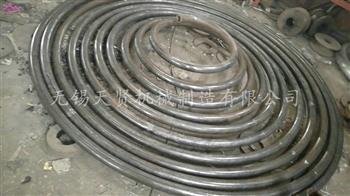

蚊香盘管凭借其紧凑结构和换热能力，在暖通及工业领域应用广泛。然而，在安装环节，如果只盯着管道连接，忽视了那些不起眼的隐性细节，即便材料再好，系统的性能也会大打折扣。
蚊香盘管的回旋结构要求弯曲半径须达到管径的特定倍数。强行小弯硬掰虽然表面上接上了，但会导致管壁外侧拉伸变薄、内侧起皱。这种内伤短期内不会漏气，但会严重增加水流阻力，甚至成为日后应力腐蚀开裂的隐患。
盘管在运行中会因温度变化产生热胀冷缩。若使用硬质金属卡扣直接勒紧固定，不给管道预留伸缩空间，一旦系统启动，强烈的振动会让管壁与卡扣发生长期摩擦。时间一长，管壁磨穿导致泄漏只是时间问题。理想的固定方式应采用橡胶减震管卡，既要限位，又要留有余地。蚊香盘管管径细、弯头多，焊接或切割产生的铜屑、焊渣极易残留在盘管低点。这些杂质随水流循环，会堵塞毛细管或损坏压缩机。更隐蔽的是，如果不及时封堵管口，施工过程中的灰尘进入盘管内壁，会形成隔热层，降低换热效率。蚊香盘管通常运行在低温工况，保温层是防止出汗结露的关键。安装时若只保温直管段，忽略弯头及阀门处的对接，或者保温棉接口未用胶水粘合，空气中的水蒸气遇冷凝结成水。久而久之，不仅腐蚀盘管，还会泡坏吊顶。
避开这些细节陷阱，才能让蚊香盘管的性能真正发挥出来。

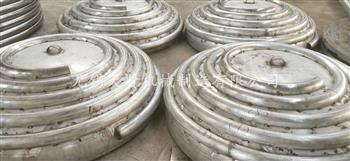

在盘管制造行业，有一个不成文的铁律：但凡涉及质量瑕疵，盘管厂家往往选择直接报废，而非修补留用。外人看来小题大做的零容忍态度，背后其实是风险与商业信誉的双重底线。
盘管广泛应用于空调制冷、化工换热、食品制药等领域，管内走的是高压冷媒、腐蚀性液体甚至高温蒸汽。一旦盘管存在沙眼、裂纹或壁厚不均等微观缺陷，在长期冷热交替的应力作用下，容易从微缺陷处扩展为贯穿性裂纹，导致泄漏。冷媒泄漏意味着整个制冷系统瘫痪；化工介质泄漏则可能引发环境污染甚至事故。这种损失，远比一根盘管的价值高出千百倍。盘管制造涉及弯管、胀接、焊接、热处理等多道工序。以铜管盘管为例，弯管过程中若管壁出现起皱或椭圆度过标，强行矫直只会破坏内部晶粒结构，耐压强度下降。焊接接头若存在未熔合或气孔，返修不仅改变金相组织，还会引入新的残余应力。与其修补一个定时炸弹，不如从源头报废，重新投料生产。盘管通常嵌入主机设备内部，一旦后期失效，拆卸、更换的人力与停机成本是盘管本身价格的数倍甚至数十倍。制造业有个经典数字：现场发现1个缺陷，维护成本是工厂内的5倍；到了客户手中再暴露，成本飙升到25倍。盘管厂家深知，一次质量事故就足以摧毁多年积累的信任。
每一根交付的盘管都承载着系统的重托。盘管厂家坚守零容忍，实际是在用当下的过剩成本，换取未来数十年的零事故口碑。这不仅是制造态度，更是对生命和财产的敬畏。

在换热器与流体输送系统中，无缝盘管通常采用不锈钢或合金材料制造，处于高温高压及腐蚀性介质环境中。不少运维人员将盘管表面的锈斑视为外观问题，认为除锈刷漆即可解决。然而，无缝盘管的锈蚀危害远不止于外观劣化，它是一场从表面向内部蔓延的结构性灾难。
无缝盘管长期在高压环境下运行，任何壁厚损失都是致命隐患。锈蚀并非停留在表面——点蚀会在金属表面形成垂直向下发展的孔洞，孔底应力集中系数可达3~5倍，在交变载荷下易演变为穿透性裂纹。一旦管壁穿孔，高压介质外泄，轻则停机维修，重则引发火灾或环境污染事故。某化工厂的不锈钢盘管因氯离子点蚀穿孔，泄漏的易燃介质仅数分钟便引发爆燃，造成整条生产线停摆。盘管内壁的锈蚀产物是热导率极低的疏松层，其导热系数仅为钢材本身的1/20~1/10。仅1mm厚的锈蚀层，便可使盘管的总传热系数下降15%~30%，导致换热效率持续降低、能耗隐性增加。同时，剥落的锈渣会堵塞下游阀门、喷头等精密部件，甚至污染工艺介质，影响产品品质。在盘管与管板连接处、支撑架接触面等缝隙区域，锈蚀往往由内而外发展，表面轻微变色下可能已形成深度蚀坑。对于奥氏体不锈钢盘管，若焊接热影响区发生晶间腐蚀，材料的晶粒间结合力丧失，管壁将在无显著预兆的情况下发生脆性断裂，检修难度与成本远超常规锈蚀处理。
对无缝盘管而言，防锈不是面子工程，而是保障承压、换热效率与系统洁净度的核心任务。建立定期检查与壁厚监测制度，及时处理早期锈蚀点，采用合适的表面防护与缓蚀措施，才是防止锈蚀从小问题演变为大事故的关键。别等穿孔漏水、停产损失摆在眼前时，才意识到锈蚀的重量有多沉。

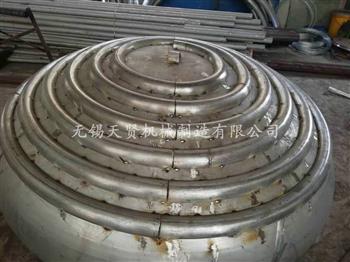

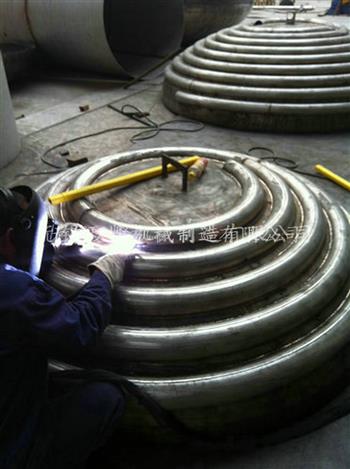

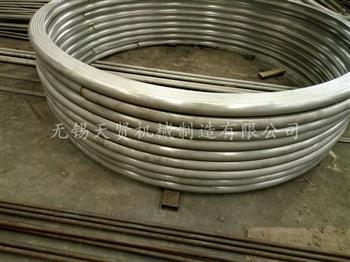

在换热设备与流体输送系统中，半圆管常作为加热或冷却夹套使用，直接承载高温高压介质。正是因其管道中的管道这一关键定位，当半圆管出现磨损、裂纹或泄漏迹象时，拖延与观望便是经营成本。及时发现并处理半圆管问题，不是可选项，而是确保生产与连续性的选项。
当半圆管出现微小砂眼或裂纹，内部高压介质外泄，系统保压能力下降，压力指针会频繁摆动或缓慢下滑。利用红外测温检测外壁温度，若某处温度比相邻区域明显偏低或偏高，可能意味着介质内漏或半管内部堵塞。高压介质通过狭小裂口喷射时产生的尖锐啸叫或周期性振动，往往预示着裂缝正在快速扩张。多数维护人员倾向于将小泄漏记录在案、计划停机时再修理。然而半圆管工况往往涉及高温高压，微小裂纹在应力作用下扩展速度极快——如今针孔大的漏点，运转一周后可能演变为手指可穿过的贯穿裂缝。届时不仅管道报废，高压介质喷射还可能淋湿电机、配电柜等周边设备，引发二次事故。针对半圆管特有的隐患，实践是建立发现即处置、处置不过夜的应急机制。巡检人员在发现异常后，应立即启动停机排空流程，由持证焊工按照原工艺进行补焊或更换管段，并在维护后进行压力测试验证。同时建立专项台账，对问题点进行标记跟踪，复盘问题根源。

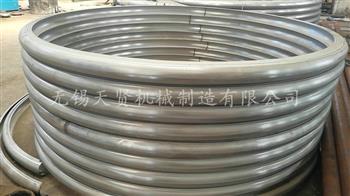

在暖通空调、制冷设备及工业换热系统中，盘管是热量传递的核心载体。多数运维人员习惯于通过外观检查来判断盘管状态——看是否有明显裂纹、腐蚀点或结垢层。然而，真正威胁设备与能效的缺陷，恰恰隐藏在肉眼无法窥见的微观层面。这些看不见的缺陷，才是导致系统性能衰减、能耗攀升甚至突发故障的沉默杀手。
盘管在制造过程中经历弯管、焊接等工艺，金属晶粒结构已发生改变。在制冷剂或循环水环境中，氯离子、溶解氧等侵蚀性介质会优先沿晶界渗透。初期表现为晶粒间结合力下降，宏观上无任何迹象，但管壁的承载厚度已在分子层面被悄然削减。当腐蚀深度达到管壁原始厚度的15%至20%时，抗压强度便已跌破阈值，随时可能在高压力工况下爆裂。盘管在系统启停、负荷波动中承受周期性热应力与振动应力。这些交变载荷在弯头内侧及焊接热影响区诱发微米级裂纹。每条裂纹的延伸速度虽慢，但数千次循环后，裂纹长度可能从0.1毫米延伸至数毫米，导致制冷剂泄漏或换热效率断崖式下跌。水侧盘管内壁的生物黏泥与水垢层，初期厚度仅以微米计，不会引起压降异常。但其导热系数仅为铜材的1%至2%。即便仅0.5毫米的垢层，也能使换热系数下降30%以上。压缩机运行电流随之持续攀升，电费损耗在不知不觉中累积。
应对这些隐形缺陷，须将检测手段前置化。定期采用声波测厚仪监测管壁剩余厚度，利用内窥镜探查弯头内侧应力集中区，并通过水质分析预判结垢与腐蚀趋势。盘管的可靠性从不取决于外表的光洁，而取决于对微观缺陷的系统性管控。唯有将目光穿透金属表面，才能真正守住换热系统的底线与能效红线。

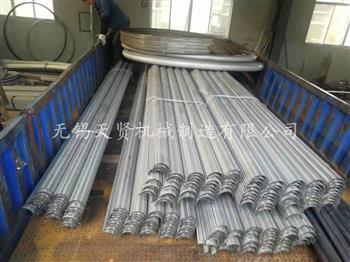

在五金建材或机械加工行业，半圆管作为基础结构件，需求量大且复购率高。很多采购方觉得这东西没技术含量，比价下单干脆利落。但作为从业多年的供应商，我想提醒各位：半圆管批发的水，远比想象中深。许多隐性成本和人为陷阱，往往藏在不起眼的合同细节里。
报价单上写的是304不锈钢，但实际发货可能用201材质替代，表面用酸洗处理以假乱真。两者耐腐蚀性天差地别，用在户外或潮湿环境，半年就生锈。更常见的是壁厚负公差过大——比如合同签的是3mm壁厚，实际测量只有2.7mm，这直接导致管材抗弯强度下降，若用于承重结构，存在严重隐患。而外径椭圆度过标，则会让后续焊接或装配时缝隙过大，增加人工调整成本。批发商报低价吸引订单，但结算时按理论米还是实际过磅计价？如果原料端用非标小厂钢带，密度不均，理论重量与实际偏差可能过5%。更有甚者，在下单时故意模糊定尺长度的误差范围——合同不注明允许偏差，交货时拿正公差的管子让你多付钱，多出的部分往往用不上，纯属浪费。半圆管需要开模冷弯成型，模具调试极其考验师傅手艺。不靠谱的批发商为了抢单，承诺7天交货，结果因模具磨损导致表面压痕、起皱，返工拖延半个月。这期间停产的损失，远高于管材本身的价格。
签技术协议不要只认标，书面约定材质牌号、壁厚正负公差、椭圆度及表面粗糙度。大货确认前，要求寄送样品并双方签字封存，作为验收依据。批量采购时，预留一笔检测费用，用光谱仪抽检材质成分，这是直接的打假手段。
半圆管是良心活。擦亮眼睛，避开这些人为陷阱，省下的不仅是钱，更是后续生产。

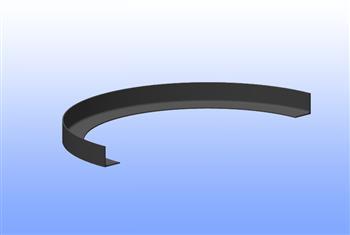

角钢内弯在法兰、加强圈、设备骨架等场景中应用广泛。然而，这一工艺对技术条件要求高，工艺一旦缺失或执行不到位，各种问题便接踵而至——变形、扭曲、褶皱，甚至结构大打折扣。
角钢向内卷弯时，外侧立边与里侧边均受到挤压应力，两条边同时受挤压，被挤压变形的材料无处可去，只能在内侧堆积，形成一个个小突起——也就是肉眼可见的褶皱。与此同时，受力不均使两条边不再垂直，常见情况是两条边小于90°。角钢属于非对称截面型材，弯曲时不仅存在回弹、起皱等常规缺陷，还会产生特有的旁弯现象——构件在弯曲平面之外发生侧向扭曲。研究数据表明，曲率半径越小，旁弯越大；支点间距越大，旁弯也越大。同时，角钢截面的变形程度随弯曲曲率增大而加剧，轴向拉力还会进一步恶化截面形变。旁弯一旦超标，构件便无法与相邻部件严密贴合。这与外弯角钢的变形方向正好相反。冷却后圆箍直径变大，意味着若仍按设计尺寸制作靠模，成品将超差无法使用。实际生产中，靠模板直径需根据加工尺寸适当缩小。此外，内弯时角钢内边缘受到压缩增厚，不仅产生褶皱，还会出现高低不平的波浪形现象，弯曲宽度越宽、板越薄、半径越小，波浪形越严重。角钢内弯的难度远高于外弯，一些厂商为图省事，拒绝采用切口内弯等成熟工艺，而试图通过常规卷弯一次成型，结果产品变形、扭曲严重，根本无法保证平整度。有实操经验表明，内卷角钢时材料受挤压不匀，极易扭曲变形，建议通过切割或锯切缺口等方式进行工艺改进。
角钢内弯工艺缺失，变形、褶皱、旁弯、尺寸差等质量问题随之而来。从工艺方案选择、模具设计到过程控制，每一环的缺失都在侵蚀成品质量。

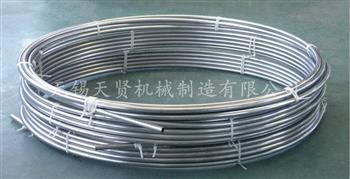

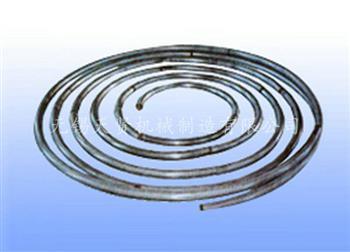

不锈钢无缝盘管作为化工、食品等行业流体输送的核心部件，其内部质量直接关系整条管线的纯净。然而，与外部可见的划痕或变形不同，盘管内部的裂纹、腐蚀、堵塞等问题隐蔽于管壁之内，常规肉眼检查无法触及，如同在暗处潜伏的定时炸弹。
在石化临氢环境中，氢原子渗透钢基体后聚集在晶界或非金属夹杂物处，形成细如发丝的氢致裂纹。这类裂纹沿晶界扩展，表面有轻微变色甚至毫无痕迹，但已使材料韧性大幅劣化。晶间腐蚀同样隐蔽——腐蚀沿晶界发展而保持表面金属光泽，弯曲时即开裂。某化工厂不锈钢盘管运行数月后发生泄漏，切开检查后发现管壁内部遍布裂纹，而内表面肉眼观察仅少量黑点。看不见的裂纹，才是危险的裂纹。不锈钢盘管内壁结垢常由介质中的悬浮物、盐类析出或微生物滋生引发，附着层增厚导致流体阻力增大、换热效率下降。更隐蔽的是，结垢层下方常伴有点蚀或缝隙腐蚀。某制药厂盘管出现流量不足、压降增加等问题，经内窥镜探查发现管内壁附着了厚厚的生物膜和结晶物，内表面已出现多处蚀坑。工业内窥镜可直接插入盘管内部进行实时成像检测，定位裂纹、划痕、腐蚀及堵塞位置。涡流检测和超声波探伤则能实现对管壁的层层剖析——发现埋藏于管壁内部的缺陷，如夹杂、分层、折叠等。对于输送易燃易爆或高洁净度要求的介质，这些检测手段不可少。
不锈钢无缝盘管内部的问题，肉眼无法看见，却真实存在。从制造过程的无损探伤到使用阶段的定期内窥检测，每一道关口都是将看不见的隐患转化为可控。
